1350 Döner Makaslı Boy Kesme Hattı
Model: Tip 1350
Açıklama
Teknik özet
1350 döner makaslı boy kesme hattı, rulo açma, doğrultma, boy kontrollü besleme, döner makasla kesim, taşıma ve istifleme yoluyla çelik ruloları saclara dönüştürür. Referans konfigürasyon 0,3–3,0 mm kalınlıkta malzeme ve 300–1250 mm genişlikte sac işler. Sürekli blanklama (format kesimi) için de uygundur.
Hat; 21 merdaneli 6HI doğrultma makinesi, koruyucu film uygulama modülü, NC besleme ve çift bıçaklı döner makas ile donatılmıştır — malzeme dayanım sınırları içinde galvanizli çelik (GI), alüminyum ve paslanmaz çelik için idealdir.

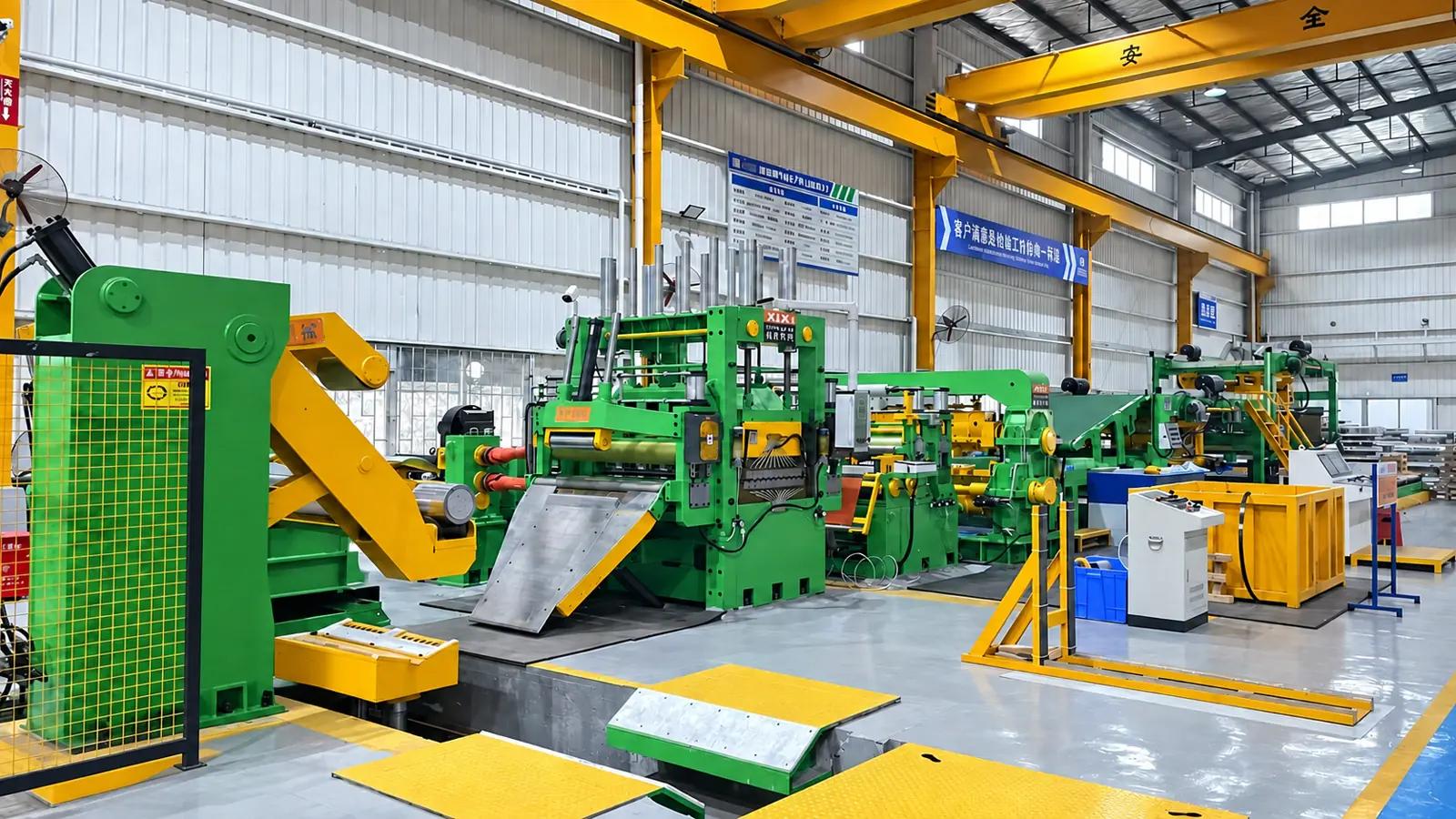

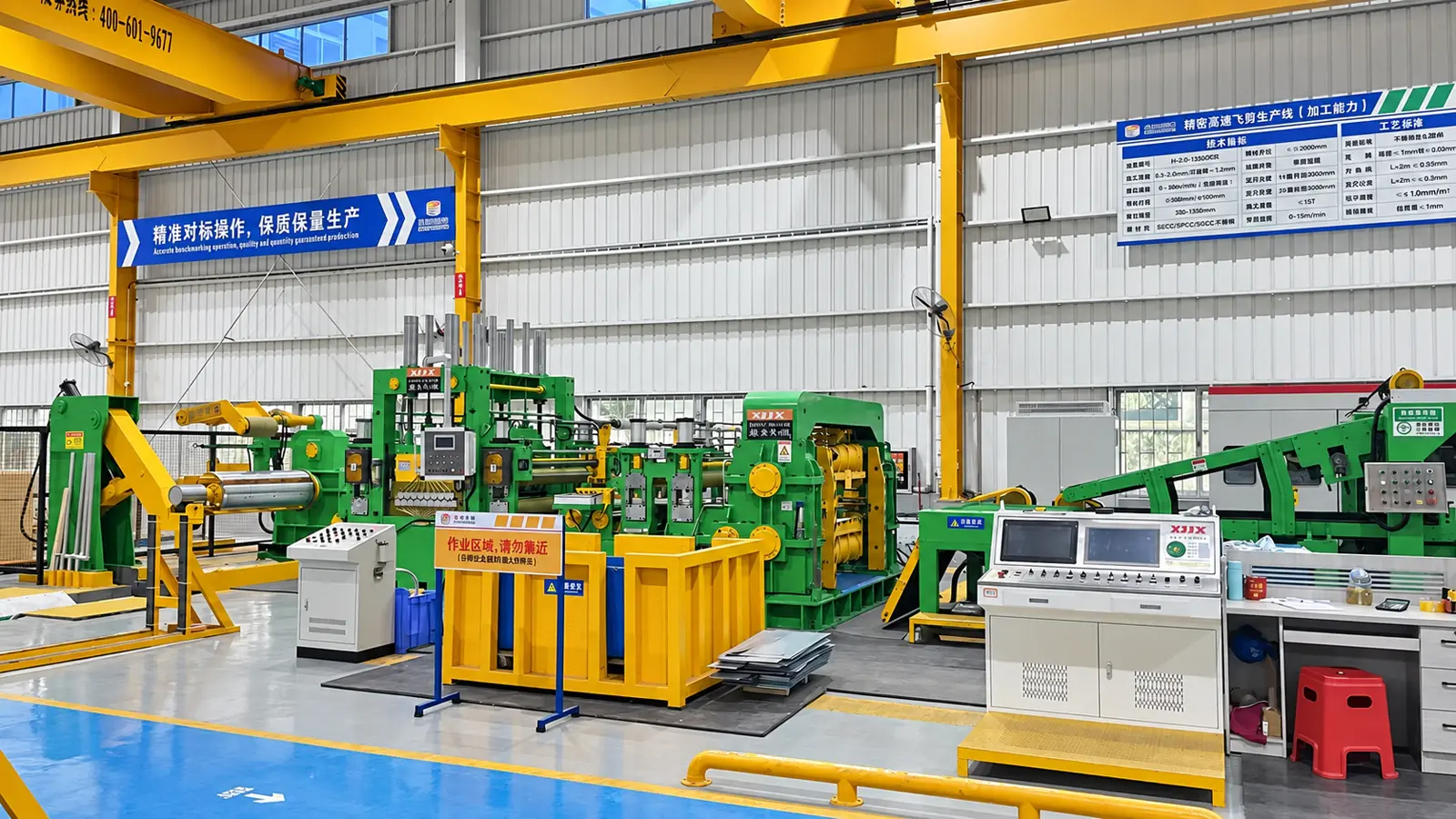

XIONGJIN Atölyeleri
Çalışan tesislerimiz
Teknik bilgi formu
Teknik özellikler
1350 Döner Makaslı Boy Kesme Hattı ürününün ana parametreleri. Ayrıntılar proje bazında teyit edilir.
| Model | Tip 1350 |
|---|---|
| Uygulanabilir malzeme | Galvanizli çelik (GI), alüminyum ve paslanmaz çelik |
| Malzeme kalınlığı | 0,3–3,0 mm |
| Sac genişliği | 300–1250 mm |
| Rulo dış çapı | 600–1800 mm |
| Rulo iç çapı | 508 mm |
| Maksimum rulo ağırlığı | 15 t |
| Çekme dayanımı (referans) | σb ≤ 470 MPa |
| 1 no'lu istifleme masası uzunluğu | 3000 mm |
| Boy toleransı (L = 2 m) | L = 2 m'de ±0,3 mm; referans koşul: "1,0 mm" |
| Köşegen toleransı (L = 2 m) | L = 2 m'de ±0,5 mm; referans koşul: "1,0 mm" |
| Doğrultma hassasiyeti | Referans spesifikasyon: ≤ ±1,0 mm/m²; ölçüm esası doğrulanmalıdır |
| Yüzey kalite gereksinimleri | Bitmiş sacın yüzeyinde ek işlem kusuru yok |
| Kesim hızı | 0–80 m/dak |
| Şerit geçirme hızı | 0–15 m/dak |
| Elektrik beslemesi | 380 V / 50 Hz / üç fazlı |
| Kurulu güç | Yaklaşık 300 kW |
| İşletme personeli | 1 nitelikli operatör ve 2–3 genel operatör |

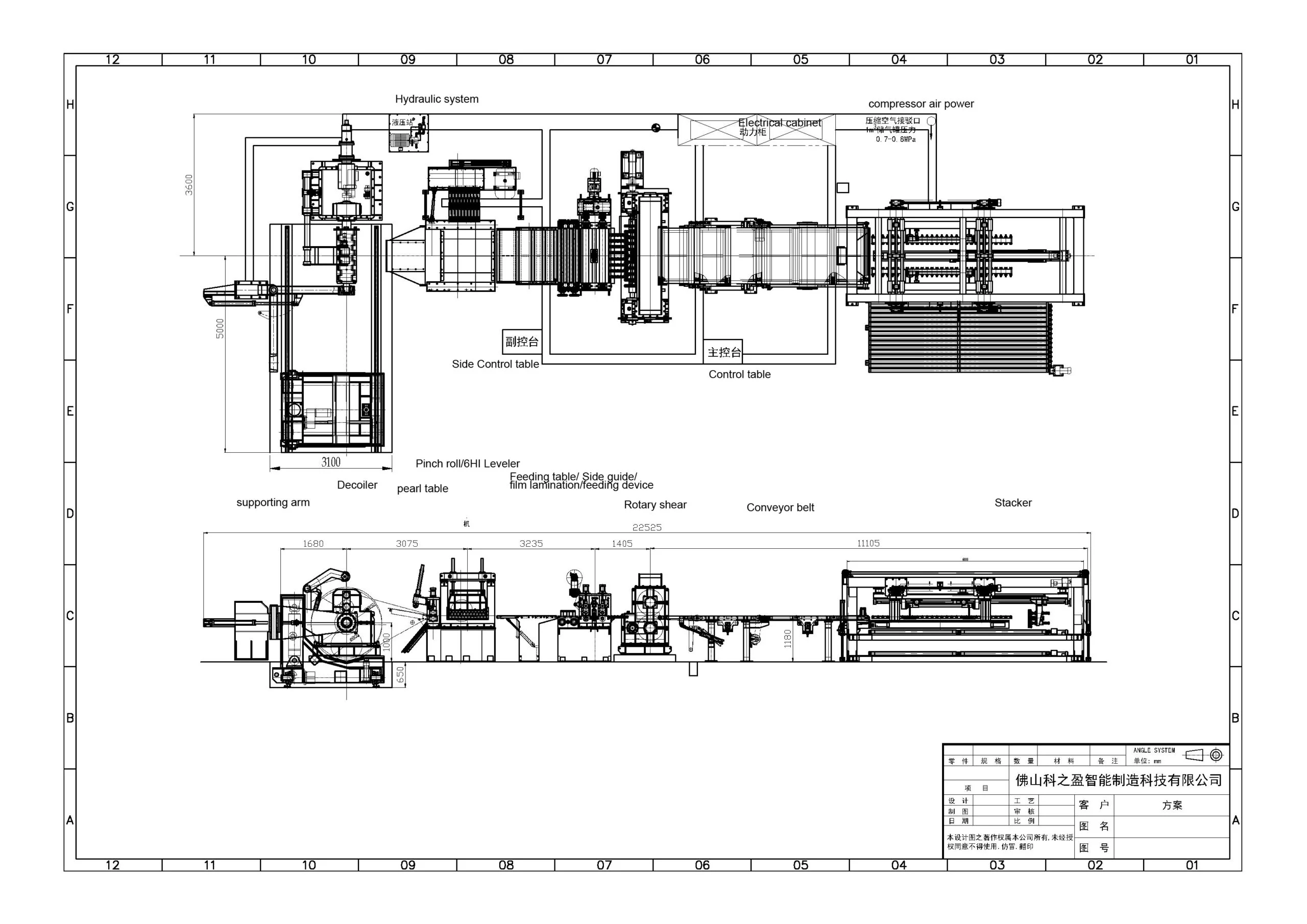

| Gerekli alan (referans) | 22,5 m (U) × 9 m (G) |
| Çalışma yüksekliği | 1100 mm |
| İşletme koşulları | Alıcı tarafından belirlenecek |
| Hat rengi | Alıcı tarafından belirlenecek |
Malzemeniz için doğru konfigürasyona mı ihtiyacınız var?
Kalınlık, rulo genişliği ve öngörülen üretim hacmini bize iletin — XIONGJIN teknik ekibi size en uygun konfigürasyonu önerecektir.
