1650 İnce Sac Dilme Hattı
Açıklama
Teknik özet

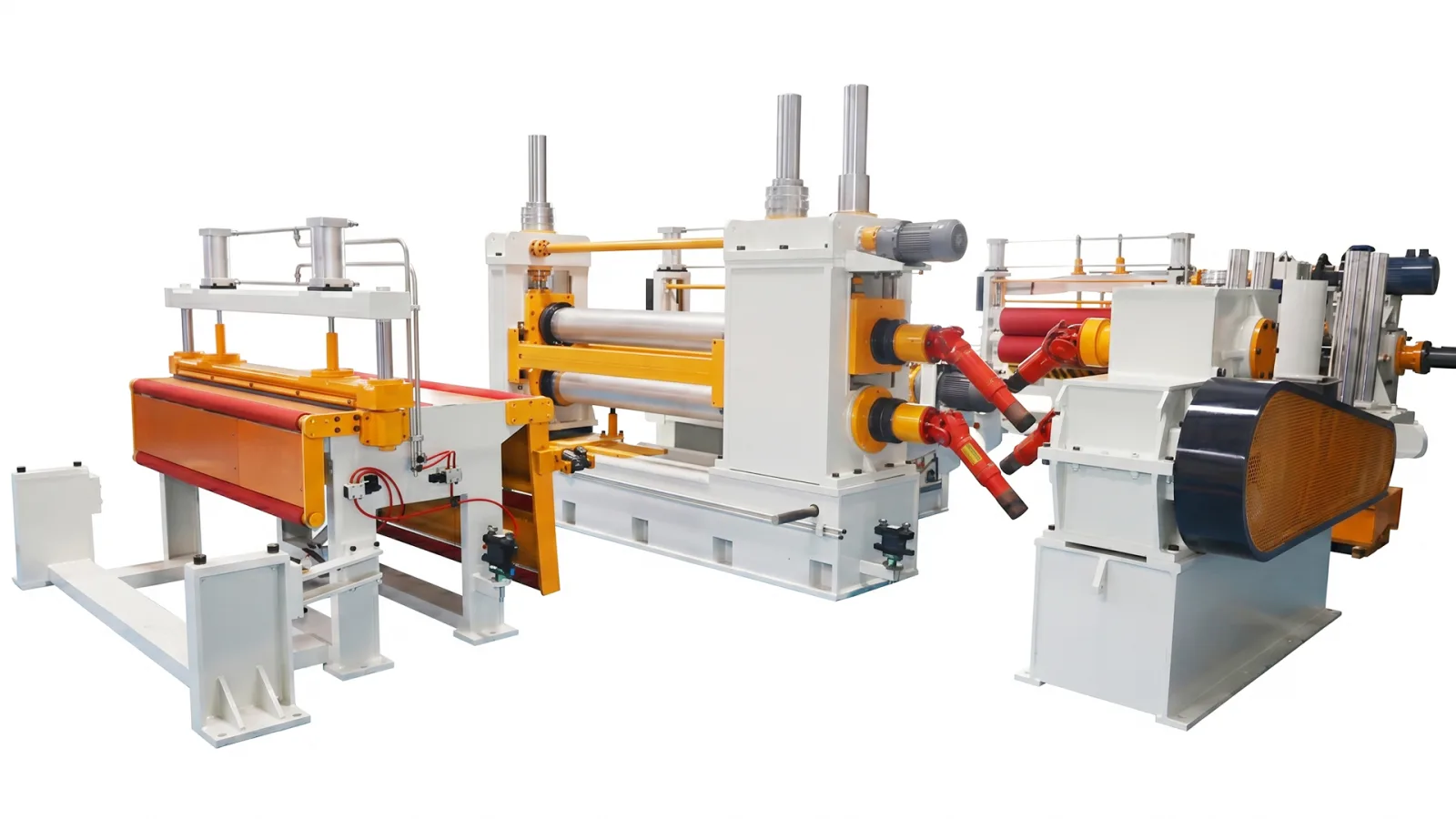

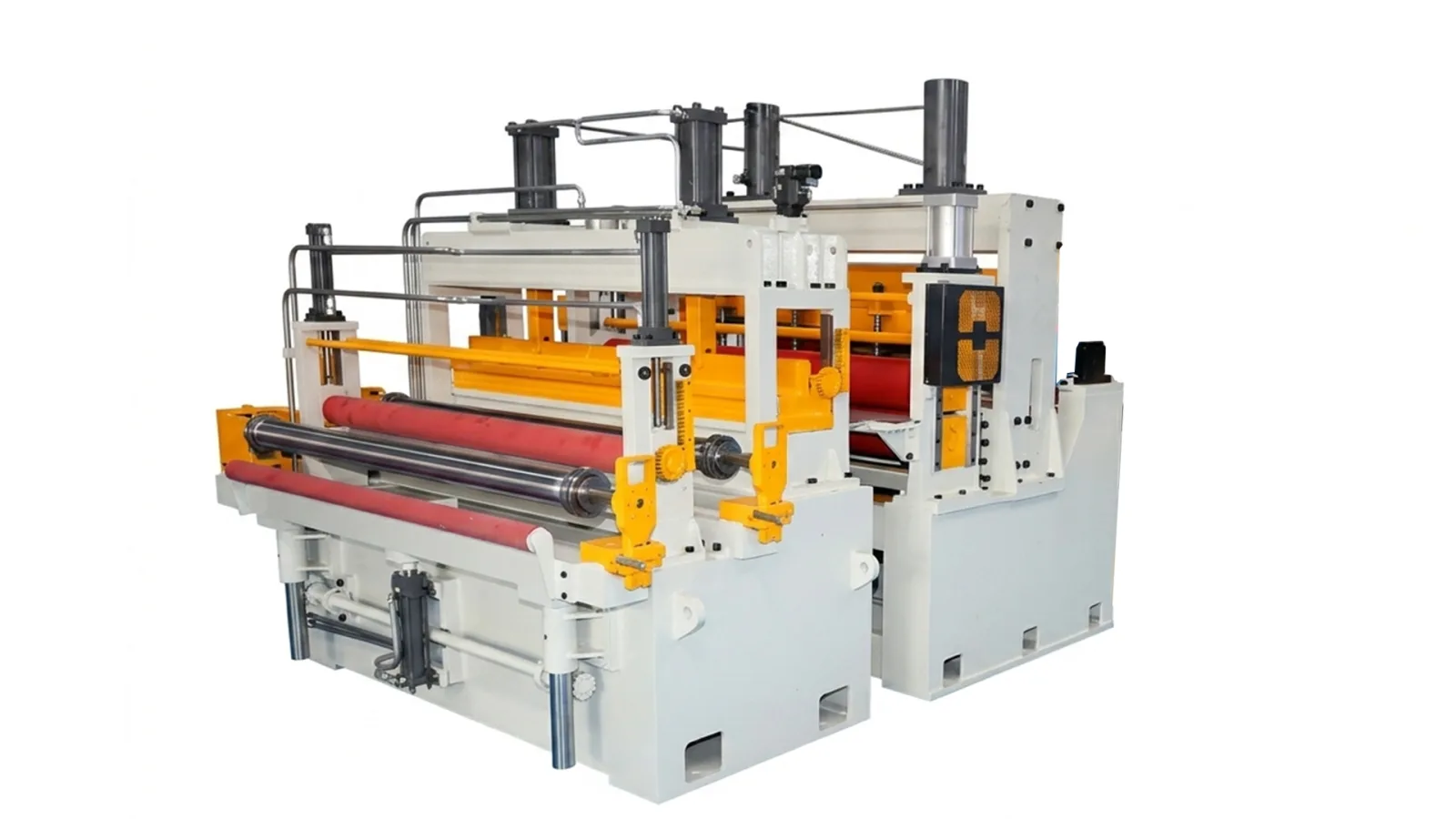

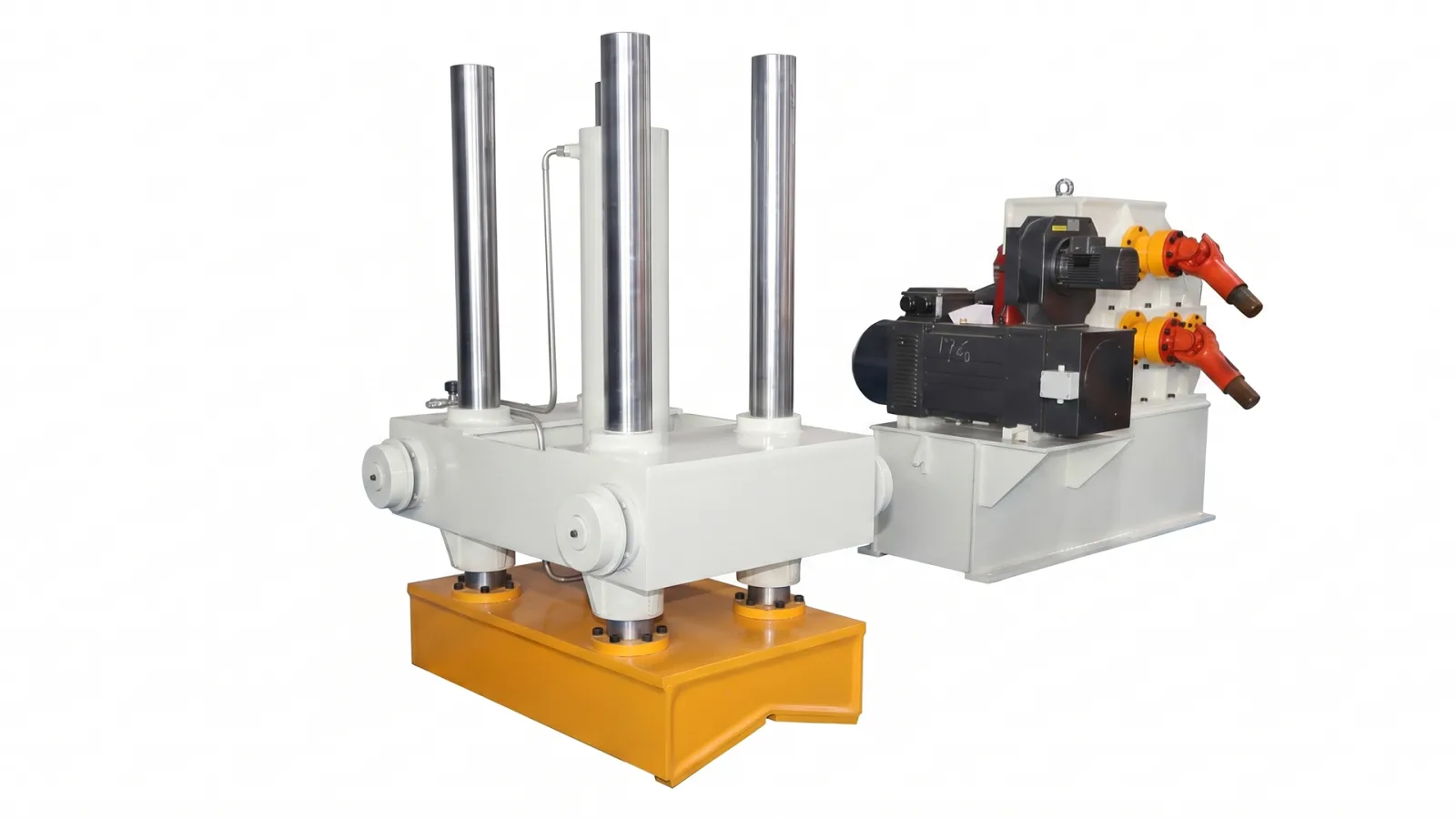

1650 ince sac dilme hattı, 0,3–3,0 mm kalınlıkta soğuk haddelenmiş ve paslanmaz çelik rulolar için referans konfigürasyondur; maksimum rulo genişliği 1650 mm'dir. Hat, koordineli bir proses içinde kontrollü rulo açma, giriş kılavuzu, döner disk bıçaklarla dilme, kenar kesimi toplama, şerit ayırma, gerginlik kontrolü ve sarmayı bir araya getirir.
±0,05 mm genişlik toleransı ve 120 m/dak'ya kadar hızıyla hat, rulo servis merkezleri, boru fabrikaları ile presleme ve şekillendirme atölyelerinin ihtiyaçlarını karşılar.
XIONGJIN Atölyeleri
Çalışan tesislerimiz
Teknik bilgi formu
Teknik özellikler
1650 İnce Sac Dilme Hattı ürününün ana parametreleri. Ayrıntılar proje bazında teyit edilir.
| Malzeme | Soğuk haddelenmiş çelik rulo ve paslanmaz çelik rulo |
|---|---|
| Rulo kalınlığı | 0,3–3,0 mm |
| Rulo genişliği | 1650 mm'ye kadar |
| Çekme dayanımı (referans) | σb ≤ 480 MPa |
| Maksimum rulo ağırlığı | 15 t |
| Rulo iç çapı | Ø508 / Ø610 mm |
| Maksimum rulo dış çapı | ≤ Ø2000 mm |
| Çıktı | Hassas kesilmiş şerit ruloları |
| Bitmiş rulo iç çapı | Ø508 mm |
| Bitmiş rulo maksimum dış çapı | ≤ Ø2000 mm |
| Bitmiş rulo maksimum ağırlığı | 15 t |
| Minimum şerit genişliği | 25 mm |
| Şerit sayısı | 0,3 mm'de 22 şeride kadar; 3,0 mm'de 6 şerit |
| Şerit genişlik toleransı | ±0,05 mm |
| Çapak (referans) | ≤ Şerit kalınlığının %3'ü |
| Kenar kesim genişliği (referans) | 4–10 mm |
| Hat hızı | 0–120 m/dak |
| Şerit geçirme hızı | 0–15 m/dak |
| Bıçak mili | 2 × Ø230 mm |
| Kesme bıçağı | Ø350 × Ø230 mm |
| Kesme kafası motoru | Kademesiz hızlı 90 kW motor |
| Kurulu güç (referans) | 270 kW |
| Elektrik beslemesi (referans) | 380 V / 60 Hz / üç fazlı |

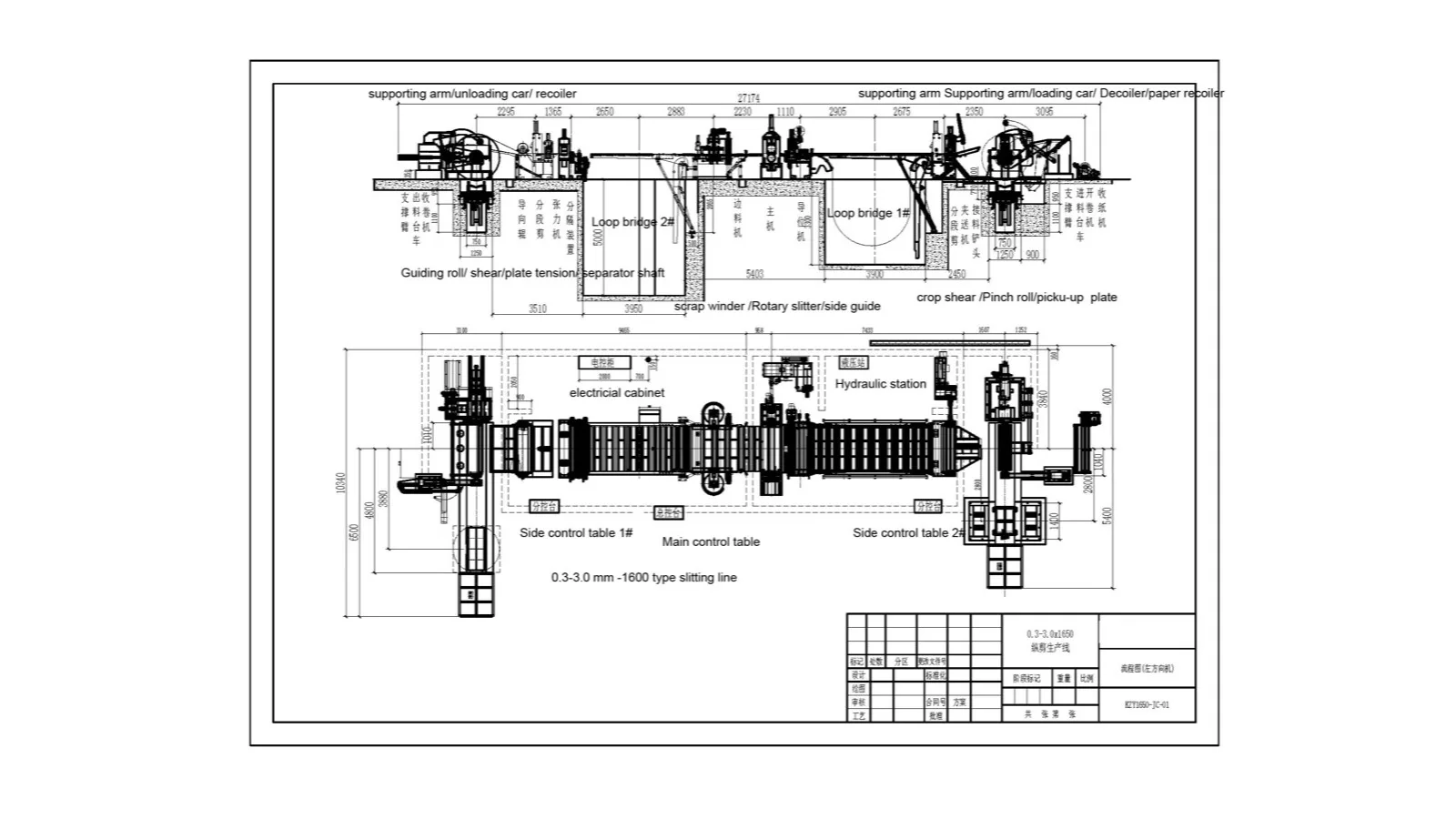

| Gerekli alan (referans) | Yaklaşık 27 m × 9 m |
