1850 Kayışlı Gerginlik Sistemli Sac Dilme Hattı
Açıklama
Teknik özet
Kayışlı gerginlik sistemli 1850 sac dilme hattı, galvanizli çelik, paslanmaz çelik ve ön boyalı çelik dahil 1800 mm genişliğe kadar çelik rulolar için tasarlanmıştır. Kayış sistemi, sıkı sarım ve malzeme yüzeyinin korunması için her şeridin gerginliğini kontrol eder.
Şerit genişlik toleransı ≤ ±0,05 mm'ye ulaşır; referans olarak 0,5 mm kalınlıkta 40 şeride kadar — hassas yüzeyli çelik uygulamaları için idealdir.
Ayrıca bakınız
Operasyonda
Gerçek çalışma videosu

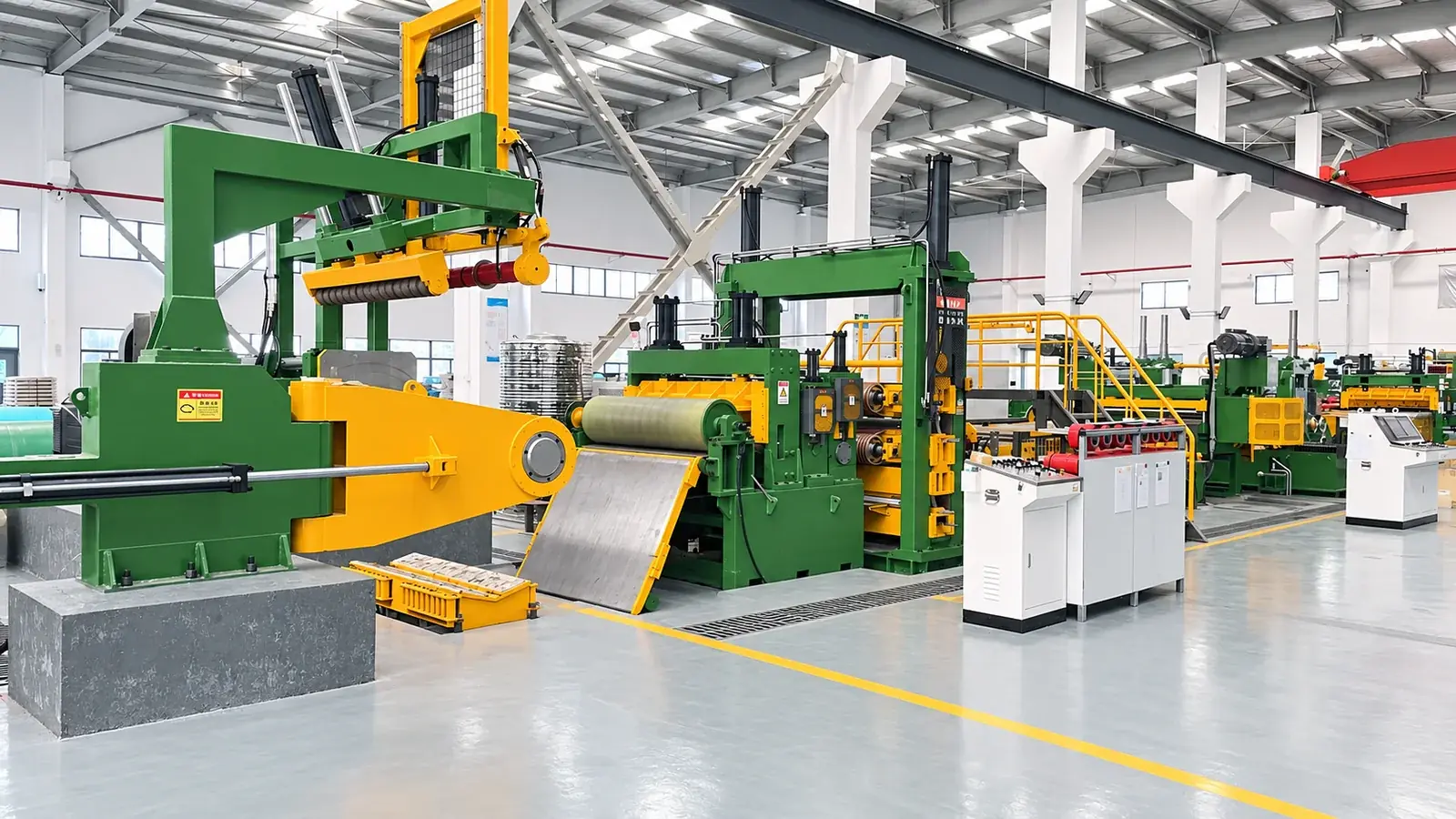

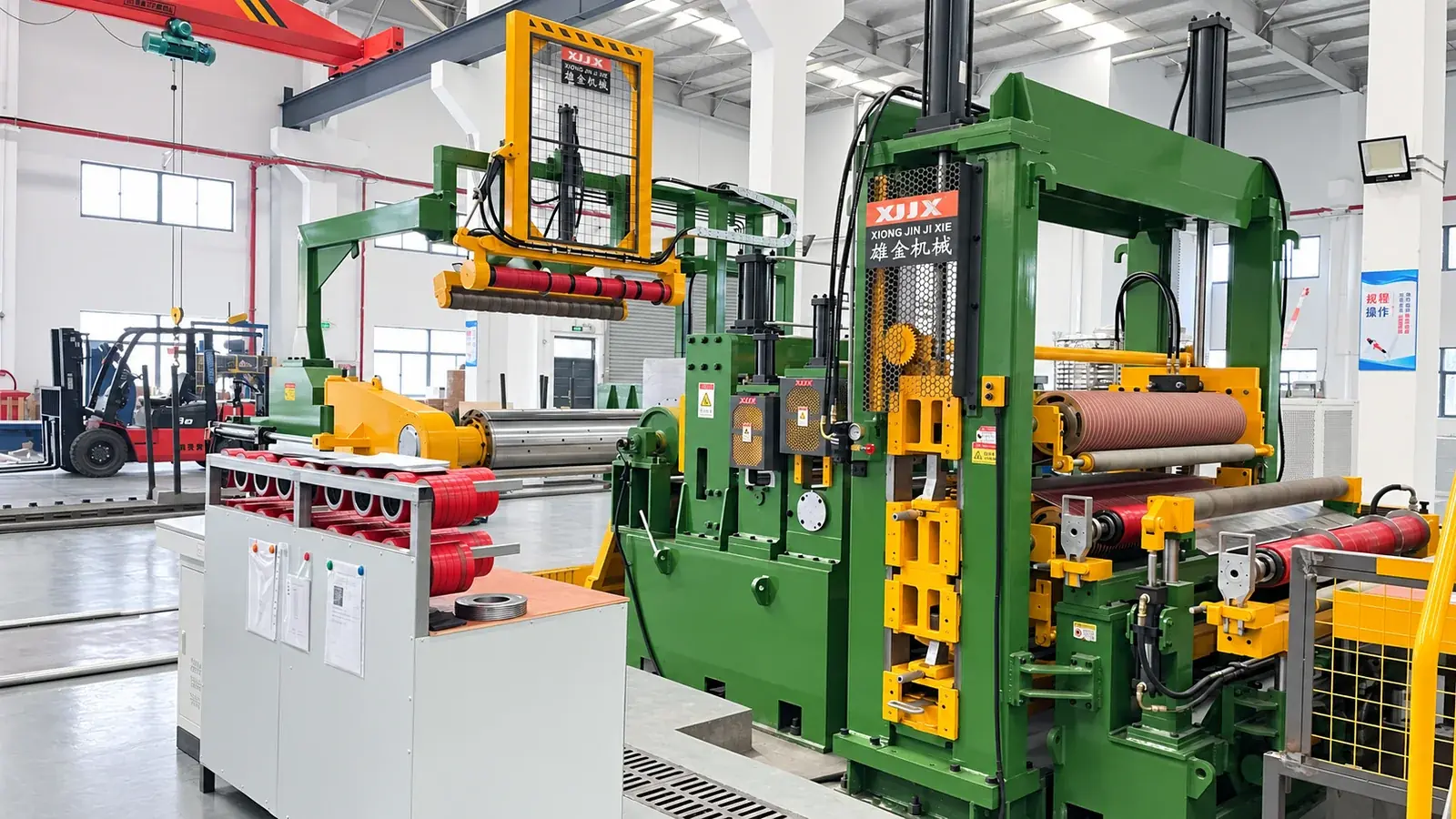

XIONGJIN tesisinde gerçek çalışma hâlinde 1850 Kayışlı Gerginlik Sistemli Sac Dilme Hattı ürününü izleyin.
XIONGJIN Atölyeleri
Çalışan tesislerimiz
Teknik bilgi formu
Teknik özellikler
1850 Kayışlı Gerginlik Sistemli Sac Dilme Hattı ürününün ana parametreleri. Ayrıntılar proje bazında teyit edilir.
| Uygulanabilir rulo malzemesi | Galvanizli çelik rulo, paslanmaz çelik rulo ve ön boyalı çelik rulo |
|---|---|
| Malzeme kalınlığı | 0,3–4,0 mm |
| Maksimum rulo genişliği | 1800 mm |
| Maksimum rulo dış çapı | ≤ 1800 mm |
| Rulo iç çapı | 508 mm |
| Maksimum rulo ağırlığı | 25 MT |
| Malzeme dayanımı (referans) | Çekme dayanımı σb ≤ 510 MPa |
| Bitmiş rulo iç çapı | 508 mm |
| Bitmiş rulo dış çapı | ≤ 1800 mm |
| Bitmiş rulo maksimum ağırlığı | 25 MT |
| Şerit sayısı (referans) | 0,5 mm'de 40 şeride kadar; 4,0 mm'de 10 şeride kadar, kesim şeması ve malzemeye göre |
| Bitmiş şeridin minimum genişliği | 15 mm |
| Kenar kesimi | 2–15 mm |
| Şerit genişlik toleransı | ≤ ±0,05 mm |
| Çapak | ≤ 0,03 mm |
| Düzgünlük (referans) | Kesim genişliği ≤ 30 mm için ≤ 0,8 mm/m; kesim genişliği > 30 mm için ≤ 0,5 mm/m. İlk ve son 10 m hariç. |
Malzemeniz için doğru konfigürasyona mı ihtiyacınız var?
Kalınlık, rulo genişliği ve öngörülen üretim hacmini bize iletin — XIONGJIN teknik ekibi size en uygun konfigürasyonu önerecektir.
