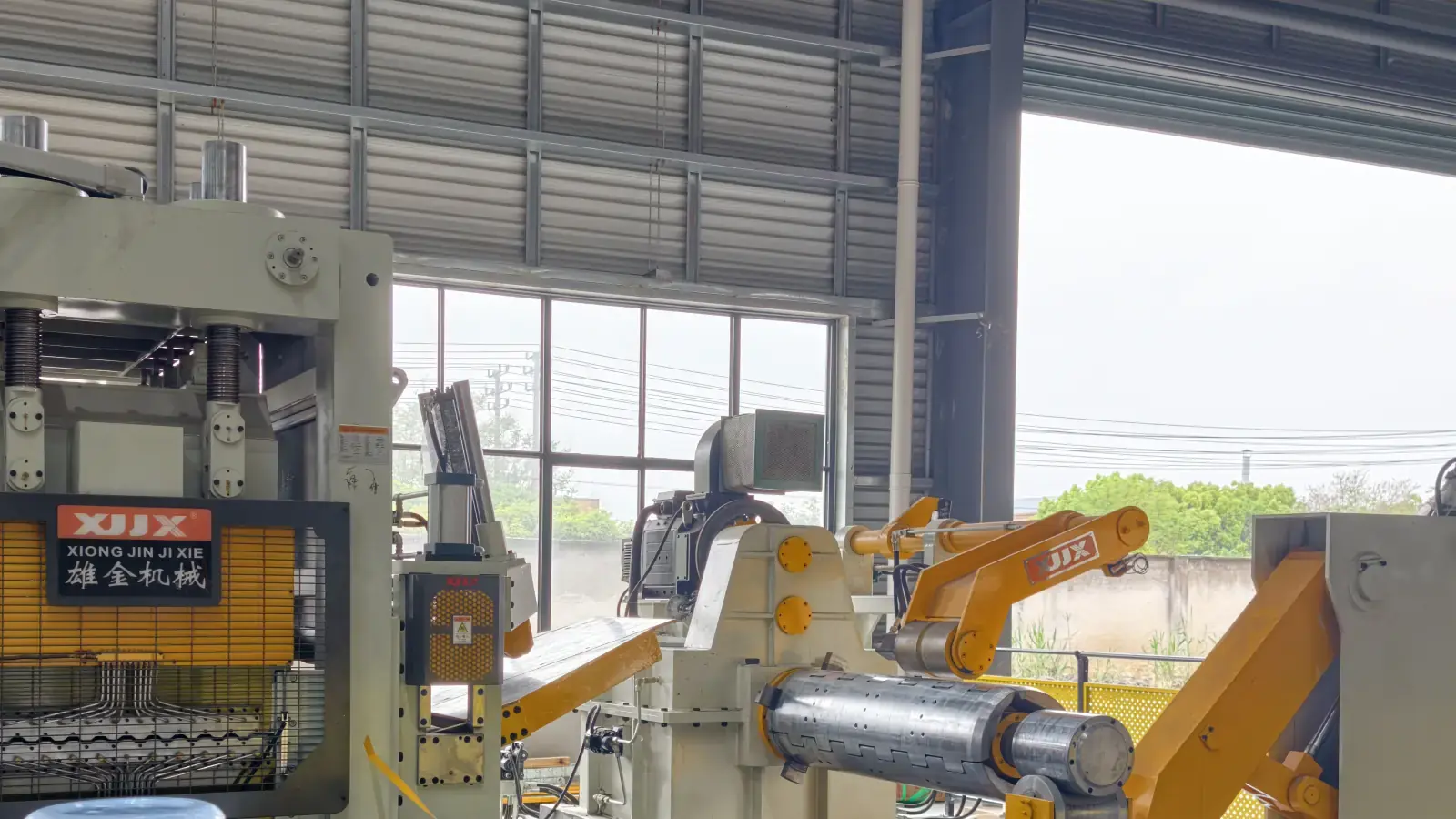

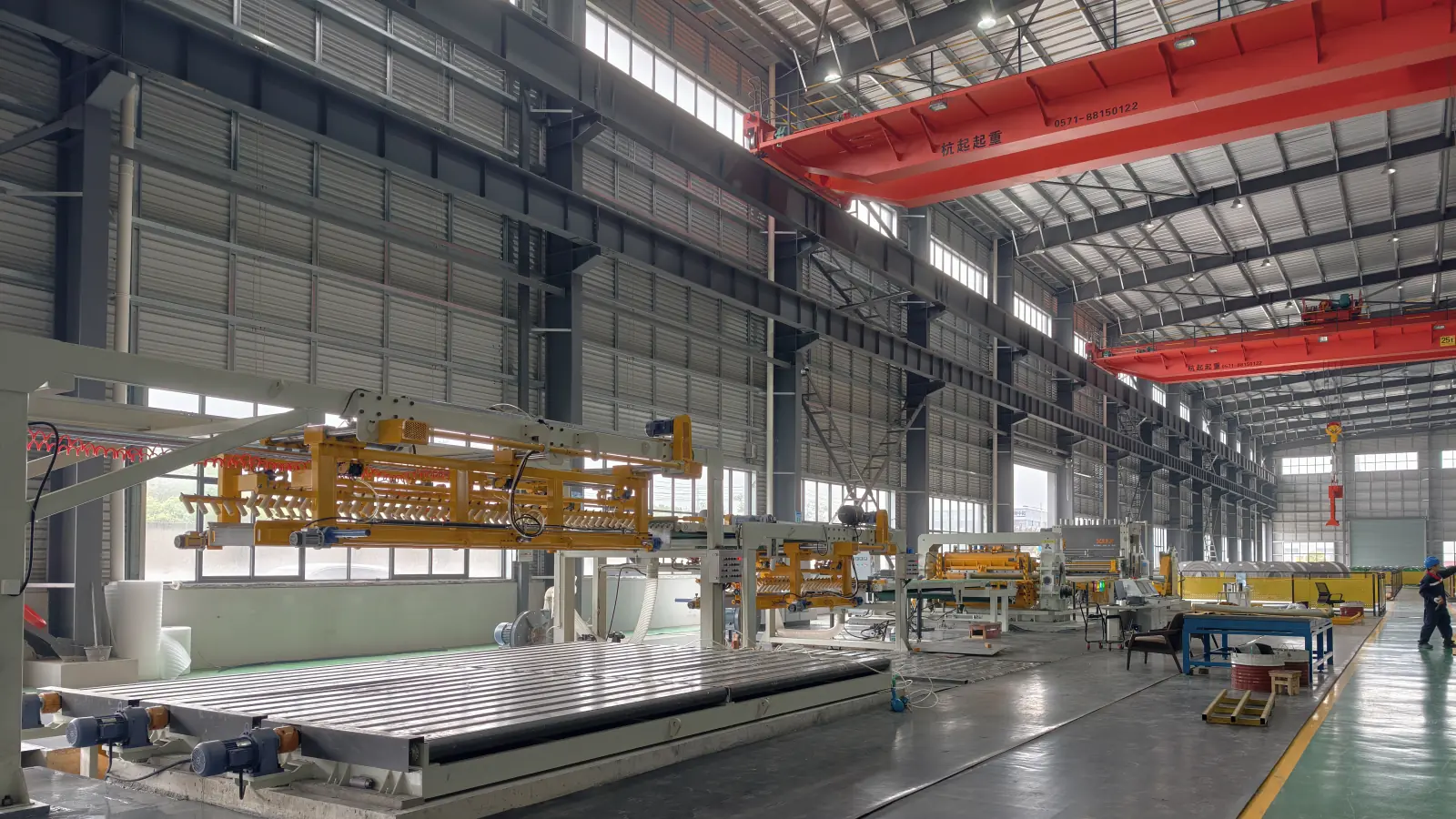

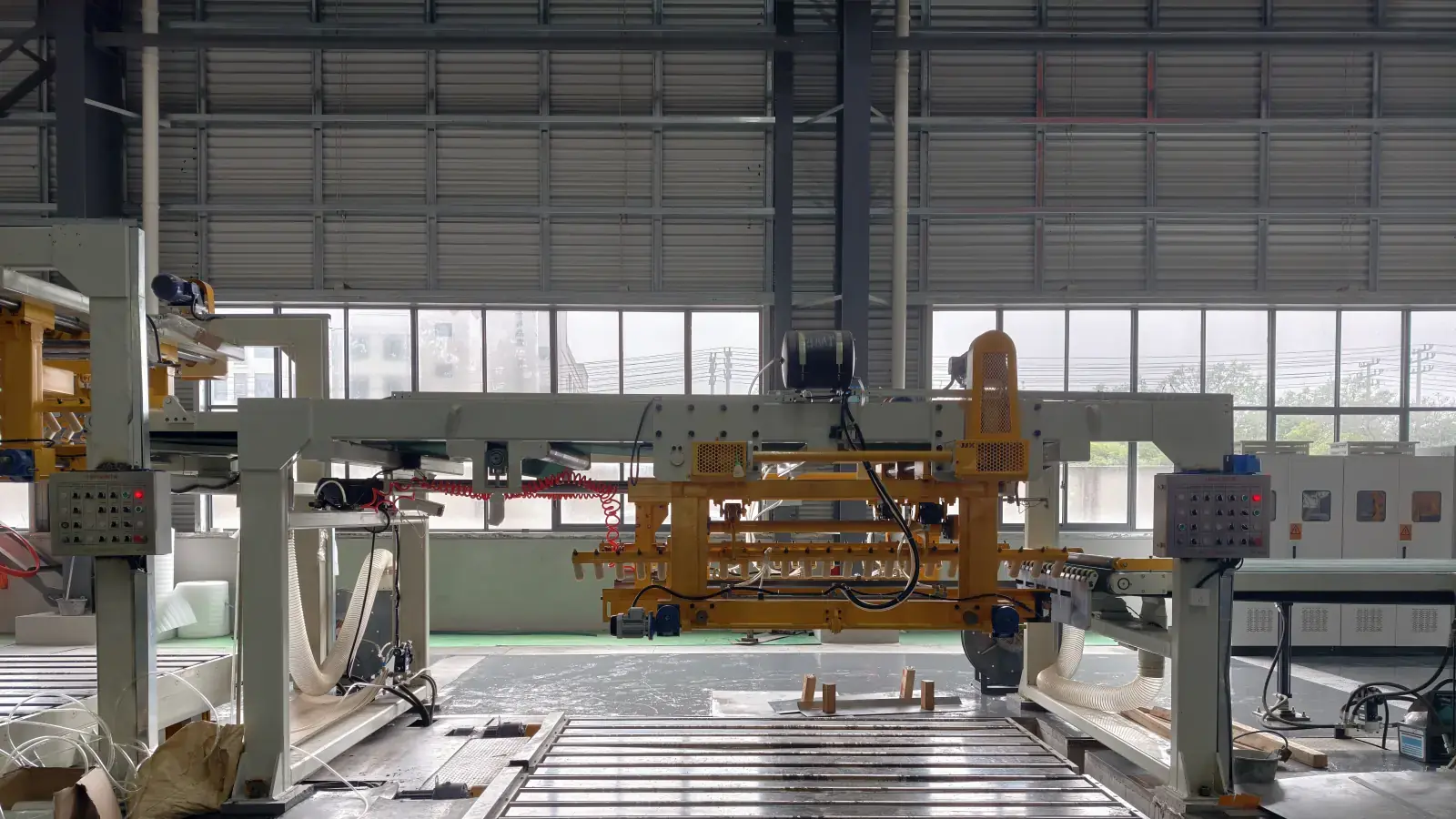

1650 Uçar Makaslı Boy Kesme Hattı (H-3.0-1650NCR)
Model: H-3.0-1650NCR
Açıklama
Teknik özet
1650 uçar makaslı boy kesme hattı, sıcak daldırma galvanizli sac ve soğuk haddelenmiş sac için sürekli rulo işleme çözümüdür. Referans konfigürasyon 0,3–3,0 mm malzeme, 300–1650 mm genişlik ve 25 tona kadar rulo işler.
Çift uçar makas konfigürasyonu: üst ve alt bıçaklar senkronize dönerek hareketli sacı takip edip kesimi gerçekleştirir — bandı durdurmadan sürekli kesim. Model H-3.0-1650NCR.
Ayrıca bakınız
XIONGJIN Atölyeleri
Çalışan tesislerimiz
Teknik bilgi formu
Teknik özellikler
1650 Uçar Makaslı Boy Kesme Hattı (H-3.0-1650NCR) ürününün ana parametreleri. Ayrıntılar proje bazında teyit edilir.
| Model | H-3.0-1650NCR |
|---|---|
| Malzeme | Sıcak daldırma galvanizli sac; soğuk haddelenmiş sac |
| Rulo kalınlığı | 0,3-3,0 mm |
| Rulo genişliği | Maksimum 300-1650 mm |
| Rulo dış çapı | Φ650-Φ2200 mm |
| Rulo iç çapı | Φ508 mm; kauçuk manşonla Φ610 mm'ye genişletilebilir |
| Maksimum rulo ağırlığı | 25 t |
| Malzemenin çekme dayanımı | σb ≤ 400 MPa |
| Boy toleransı (L = 2 m) | Sabit hızda 1,0 mm sac için ≤ ±0,3 mm; hızlanma veya yavaşlama sırasında ≤ ±0,5 mm |
| Köşegen toleransı (L = 2 m) | Sabit hızda 1,0 mm sac için ≤ ±0,5 mm |
| Doğrultma hassasiyeti | ≤ +1,0 mm/m² |
| Kesim çapağı | ≤ 1 mm sac için ≤ 0,03 mm; > 1 mm sac için ≤ sac kalınlığının %5'i |
| İstifleme hassasiyeti | Katman hizalama sapması ≤ 1 mm |
| Kesim hızı | 0-70 m/dak, sürekli hız ayarı |
| Şerit geçirme hızı | 0-15 m/dak |
| Kurulu güç | Yaklaşık 330 kW |
| Elektrik beslemesi | 380 V / 50 Hz / üç fazlı |
| Çalışma yüksekliği | 1100 mm |
| Gerekli alan (referans) | Yaklaşık 30 m × 10 m |
