1650 Stop Makaslı Boy Kesme Hattı (4HI)
Açıklama
Teknik özet

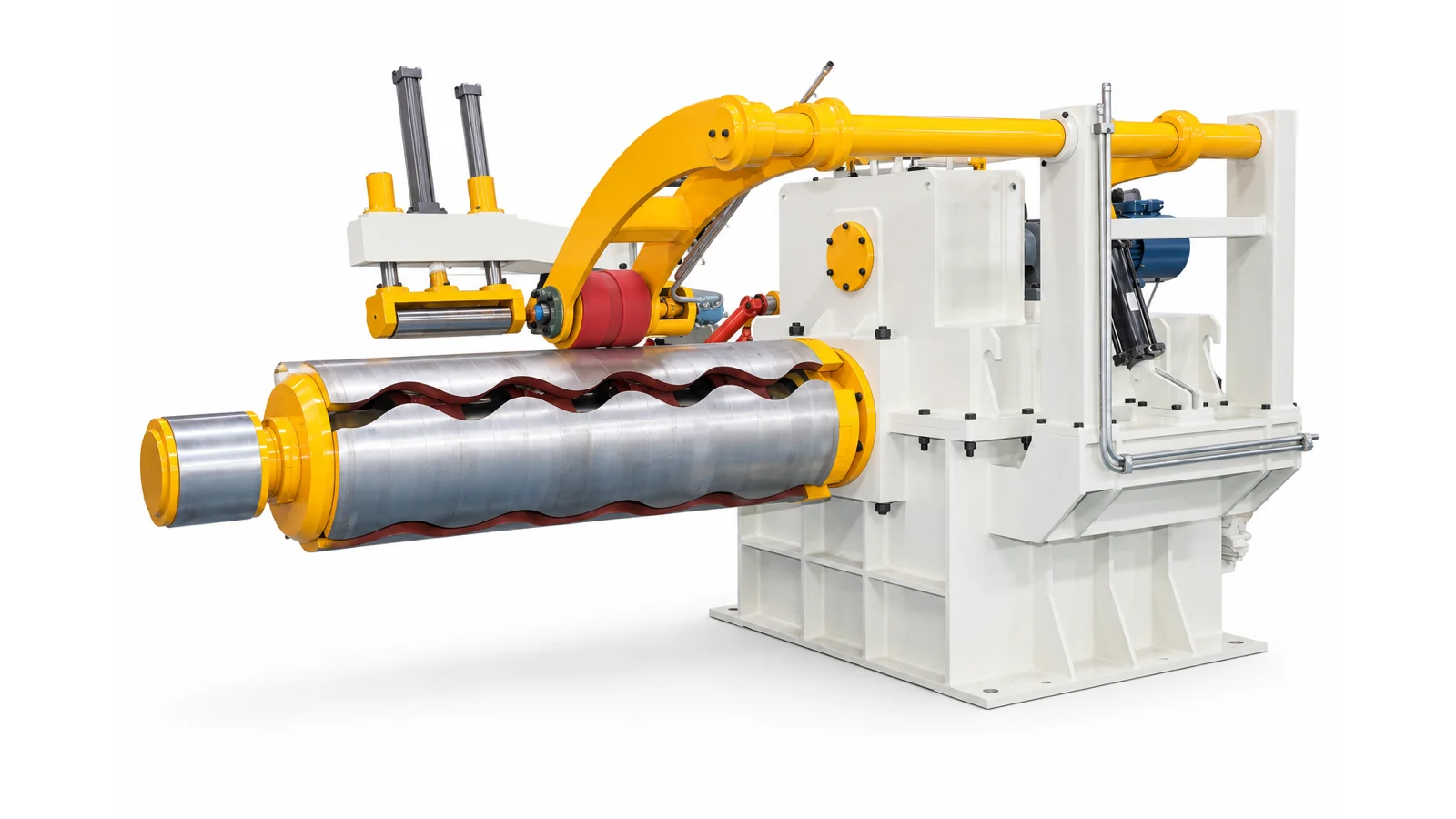

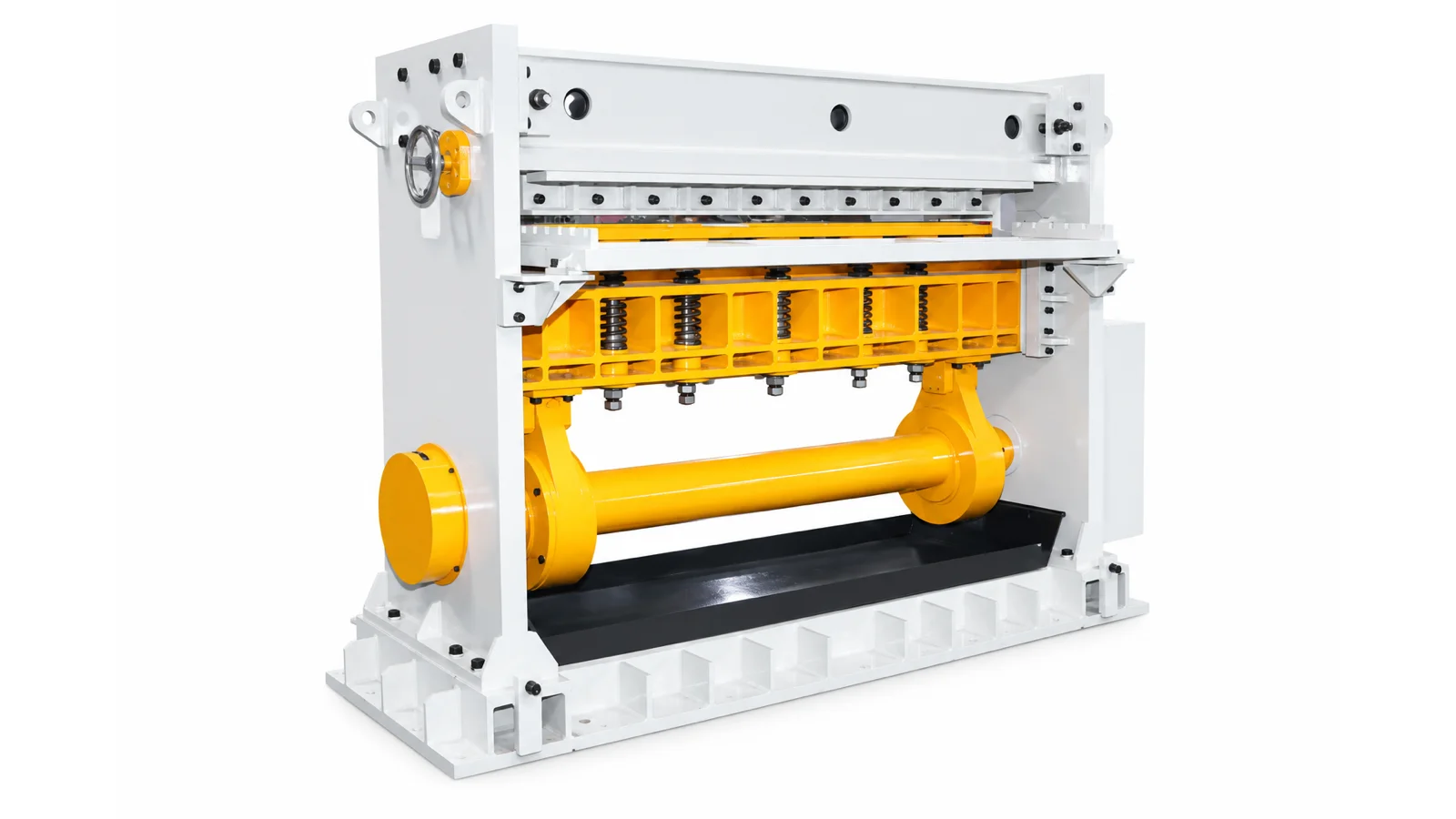

1650 stop makaslı boy kesme hattı, çelik ruloları programlanmış boyda doğrultulmuş saclara dönüştürür. Referans konfigürasyon; rulo işleme, 19 merdaneli hassas 4HI doğrultma makinesi, NC besleme, stop makas, rulo konveyörü ve otomatik istiflemeyi birleştirir.
Teknik teklifteki malzeme aralığı içinde soğuk haddelenmiş sac, galvanizli sac, genel kullanım asitlenmiş sac ve otomotiv çelik sacı için idealdir — rulo deposundan düzenli istiflenmiş saclara kadar. Teknik opsiyon: 6HI doğrultma makinesi.
XIONGJIN Atölyeleri
Çalışan tesislerimiz
Teknik bilgi formu
Teknik özellikler
1650 Stop Makaslı Boy Kesme Hattı (4HI) ürününün ana parametreleri. Ayrıntılar proje bazında teyit edilir.
| Uygulanabilir malzeme | Soğuk haddelenmiş sac; galvanizli sac; genel kullanım asitlenmiş sac; otomotiv çelik sacı |
|---|---|
| Rulo kalınlığı | 0,3-4,0 mm |
| Sac genişliği | Verilen referans teklife göre maksimum 300-1.550 mm |
| Rulo dış çapı | 600-2.000 mm |
| Rulo iç çapı | 508 / 610 mm |
| Maksimum rulo ağırlığı | 15 t |
| Malzemenin çekme dayanımı | σb ≤ 980 MPa |
| Bitmiş ürün formu | Doğrultulmuş ve boya kesilmiş, otomatik istiflenmiş çelik saclar |
| Sac boyu | Verilen istifleyici referansına göre maksimum 210-4.000 mm |
| Bitmiş sac genişliği | Maksimum 300-1.550 mm |
| Boy toleransı (L = 1 m) | Teklifte belirtilen referans koşulda sabit hızda ≤ ±0,3 mm; hızlanma veya yavaşlama sırasında ≤ ±0,5 mm |
| Köşegen toleransı (L = 1 m) | Teklifte belirtilen referans koşulda sabit hızda ≤ ±0,5 mm |
| Doğrultma hassasiyeti | ≤ +1,0 mm/m² referans değer |
| Kesim çapağı | ≤ Sac kalınlığının %5'i |
| İstifleme hassasiyeti | Hizalama sapması ≤ 1 mm |
| İstifleme kapasitesi | Maksimum 5.000 kg |
| Kesim hızı | 0-60 m/dak |
| Kurulu güç | Yaklaşık 250 kW |
| Elektrik beslemesi | 380 V / 60 Hz / üç fazlı |
| Gerekli alan (referans) | 28 m × 8 m |

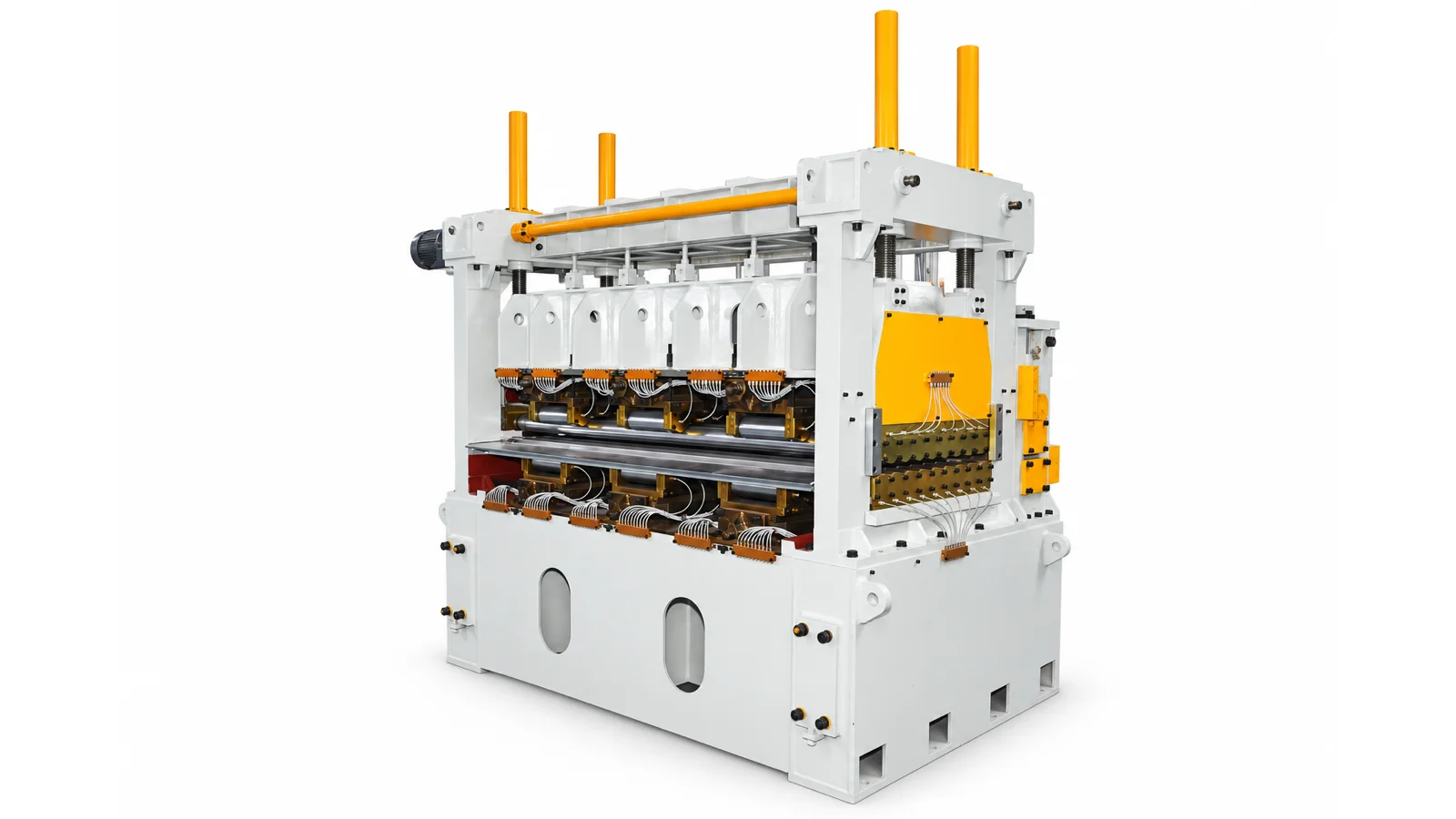

| Doğrultma makinesi konfigürasyonu | 19 merdaneli hassas 4HI doğrultma makinesi |
| Teknik opsiyon | Mühendislik opsiyonu olarak 6HI doğrultma makinesi mevcuttur |
